DATaRec4
Yhä useammin esitetään tiukempia vaatimuksia mittausdatan tarkkuudelle, järjestelmän joustavuudelle ja suorituskyvylle. Prototyyppien ja modifikaatioiden lyhyempi kehityssykli asettaa näitä vaatimuksia laitteistolle ja sen tuottamalle mittausdatalle. Monilla käyttäjillä mittaustarpeet vaihtelevat muutamien kanavien mittauksista laajoihin installaatiohin. Vianetsintämittauksissa ei normaalisti tarvita montaa mittauskanavaa ja laitteen tulisi kulkea helposti mukana. Laitteistojen tulisi kuitenkin tarvittaessa taipua laajempiin tuotekehitysmittauksiin, joissa kanavamäärät ovat suurempia ja signaalityypit vaihtelevat. Aikaisemmin näihin tarpeisiin on tarvittu eri laitteet laboratorioon ja kenttämittauksiin vain harvoin tarpeet on voitu yhdistää.
Siksi on kehitetty DATaRec4!
• modulaarinen arkkitehtuuri "rajoittamaton" kanavamäärä
• Link-modulien avulla moduleita voidaan käyttää kompaktina laitteistona tai hajautettuna järjestelmänä
• standardi liitynnät analyysijärjestelmiin (IEEE1394b, USB 2.0, Ethernet)
• anturisyötöillä varustetut signaalimodulit (mikrofonit, venymäliuskat, kiihtyvyys-, paine, IEPE jne.)
• signaalimodulit digitaalisille väylille (Ethernet, CAN, 1553, ARIN429, AES/EBU)
• digitaalinen signaalikäsittely laadukkaan datan tuottamiseksi
• A/D-muunnin 24 bitin erottelulla
• mahdollisuus toistaa talletettuja signaaleja
• dynamiikka > 110 dB; vaihe-ero < 0,2°
• galvaaninen erotus moduleiden välillä

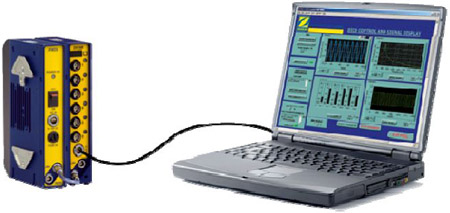

Minijärjestelmä: Yksi analoginen moduli liitetään suoraan tietokoneeseen USB:llä

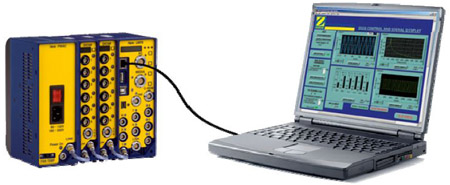

Kompakti järjestelmä: Keskitetty tiedonkeruu maksimissaan 192 kanavalle. Link-moduliin liitetyt modulit kytketään tietokoneeseen IEEE1394b, USB 2.0 tai Ethernet-väylillä

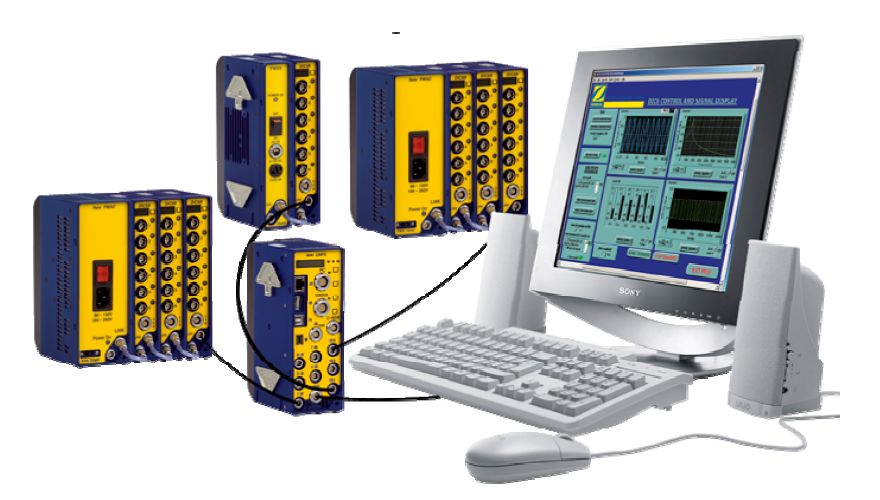

Hajautettu tiedonkeruujärjestelmä: Välikaapeleilla Link-moduliin tähtikytketyt hajalleen (maksimi 50 m/haara) sijoitetut modulit maksimissaan 1536 kanavalle

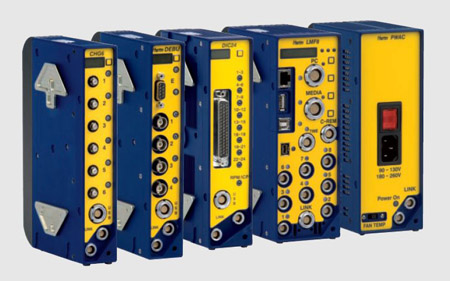

DATaRec4-järjestelmään on saatavana laaja valikoima signaalimoduleita analogisten ja digitaalisten signaalien tallennukseen ja toistoon. Pyydä tarkemmat spesifikaatiot meiltä.
Link-moduleita käytetään kytkettäessä useampia signaalimoduleita kompaktiksi tai hajautetuksi järjestelmäksi.
Tallenninmoduleilla tai ulkoisella USB/ IEEE1394b-levyasemalla DATaRec4:stä voidaan muodostaa itsenäinen läppärillä tai kämmenmikrolla ohjattava tallennin/toistin.
DATaRec4-järjestelmään on saatavana erilaisia ohjelmistoja mittaukseen ja mittausdatan analysointiin käyttötarpeiden mukaan. Kerromme niistä tarkemmin laitekokoonpanon määrittelyn yhteydessä.
Teknistä tietoa DATaRec4:n ominaisuuksista löydät selosteesta ja manuaalista.
