Autolog 3000



Autolog 3000 on suunniteltu mittalaitteeksi vaihteleviin mittaussovelluksiin, jossa joudutaan käyttämään eri tyyppisiä antureita, venymäliuskakytkentöjä ja tuloviestejä. Autolog 3000 välittää mittaustietoa kenttäolosuhteissa varmatoimiseksi osoittautuneen CAN-väylän välityksellä ja se kytketään tietokoneeseen CAN/USB-sovittimen avulla. CAN-väylän ansiosta varsinainen laitekehikko voidaan tarvittaessa sijoittaa jopa 1-2 kilometrin päähän varsinaisesta mittaus-PC:stä.

Nopeampia mittauksia varten Autolog 3000 voidaan varustaa USB- tai Ethernet-liitännällä. Anturit ja signaalit liitetään järjestelmään monikäyttöisillä CA3460, CA3540 (4-kanavainen kantoaaltomoduli) CM3410 (multipleksaava) tulomoduleilla tai CD3733 digitaali I/O-modulilla.

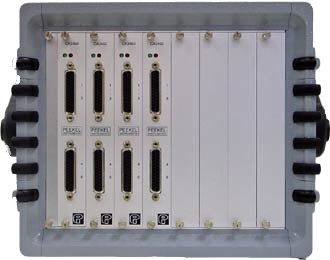

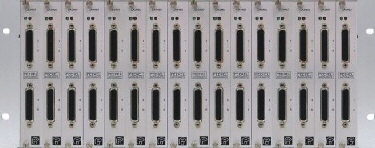

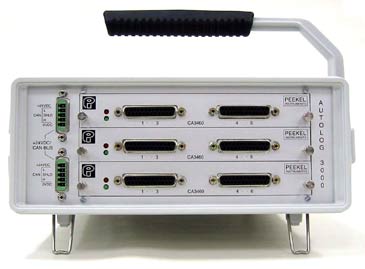

Järjestelmässä on neljä eri kokoista laitekehikkoa 1:lle, 3:lle, 8:lle ja 16:lle tulomodulille. Autolog 3000:lla voidaan toteuttaa hajautettu mittausjärjestelmä ketjuttamalla laitekehikot toisiinsa väylän avulla. Käyttämällä sisäänrakennetulla PC:llä varustettua Ethernet-modulia voidaan toteuttaa itsenäisesti toimivia etämittausjärjestelmiä.




Autolog 3000 mittausmodulit

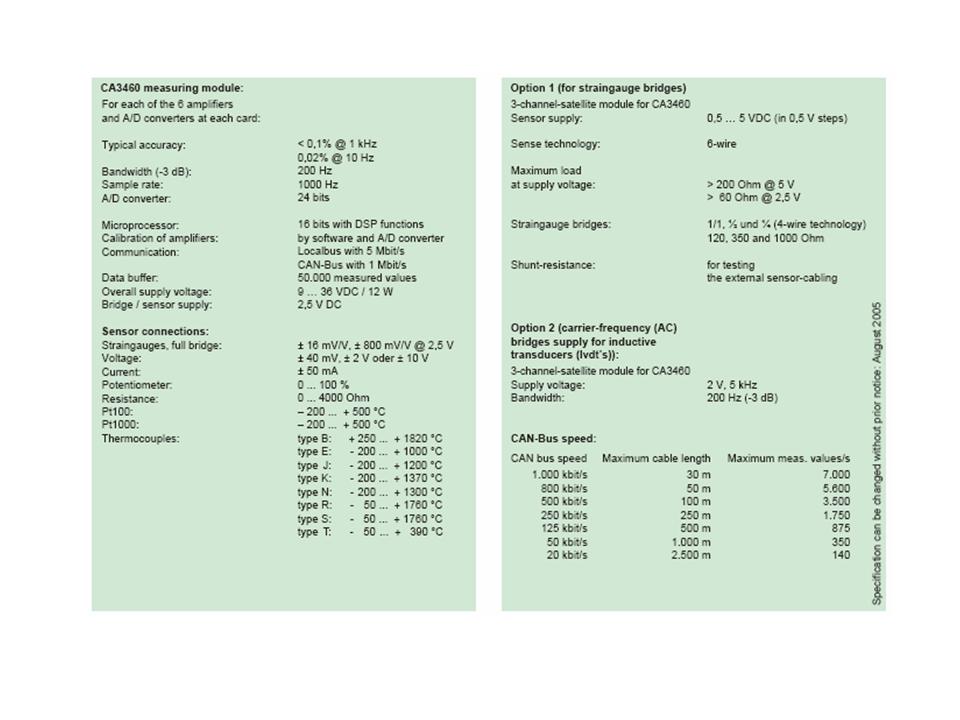

CA3460 on 6-kanavainen 24 bittinen 1000 Hz/kanava yleismoduli dynaamisiin mittauksiin. CA3460 pystyy mittaamaan seuraavia signaaleja:

Jännite 40mV,2V tai 10V range
Virta 50 mA range
Potentiometrit
PT100
Termoelementit
Kokosilta-anturit ja venymäliuskat 16mV/V tai 800mV/V

Venymäliuskaoption avulla voidaa mitata lisäksi:

Puolisillat
Neljännessillat 120, 350 ja 1000 ohmia
Syöttöjännite on säädettävissä 0,5VDC ... 5VDC.

LVDT optiolla varustettuna CA3460 voi mitata puoli- ja kokosiltakytkettyjä induktiiviantureita 4 V/ 5 kHz syötöllä.


CA3540 on 4-kanavainen 1000 Hz/kanava mittaava yleiskäyttöinen kantoaaltomoduli dynaamisiin mittauksiin. CA3540 pystyy mittaamaan seuraavia signaaleja:

Anturit ja venymäliuskat 350 um/m ... 35000 um/m
Kokosilta, puolisilla ja neljännessillat 120, 350 ja 1000 ohmia
Syöttöjännite on säädettävissä 1... 9 Vrms
Kantoaallon tajuus 500 Hz, 1000 Hz, 2500 Hz ja 5000 Hz

Induktiiviset anturit 140mV/V, 350mV/V
DC-jännite 2mV... 10V range

Joka kanavalla erillinen 10V analogialähtö


CM3410 on staattisten mittausten 72-tuloinen skannerikortti, jonka tulot voidaan konfiguroida mittaamaan tilanteen mukaan 2-, 4-, 6- tai 8-johdinkytkennällä kanavamäärän ollessa 9...36 kanavaa/moduli. CM3410 pystyy mittaamaan seuraavia signaaleja:

Jännite 40mV,2V tai 10V range
Virta 50 mA range
Potentiometrit
PT100
Termoelementit
Kokosilta-anturit
Puolisillat
Venymäliuskat
Neljännessillat 120, 350 ja 1000 ohmia
Syöttöjännite on säädettävissä 0,5VDC ... 5 VDC.
